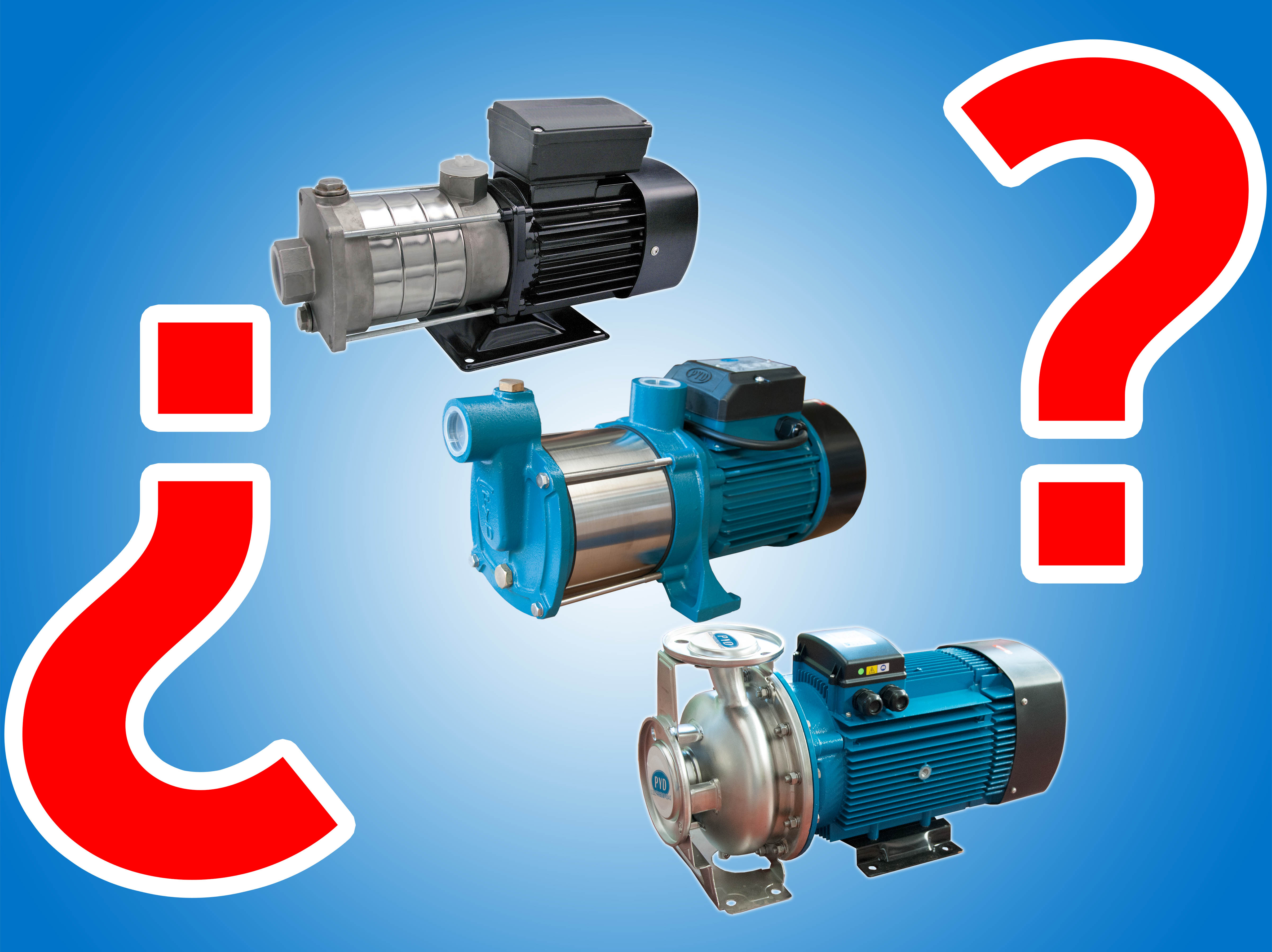

¿Cómo seleccionar una bomba?

Le aconsejamos que tenga en cuenta los siguientes parámetros para calcular el modelo de electrobomba que necesita:

– La altura de aspiración.

Es la presión (presión negativa) existente en el lado de aspiración de la bomba. Se mide desde la entrada de aspiración de la bomba hasta la superficie del agua.

– La distancia de transvase.

Son los metros de manguera desde la electrobomba al lugar de transvase.

– La altura de elevación / impulsion.

Que se mide desde la electrobomba hasta la altura máxima de transvase.

– La presion y caudal necesario.

Una bomba que tenga fuerza de elevación de 65 metros corresponde a que ejerce una presión a la salida de la motobomba de 6,5kg/bar.

A continuación explicamos un ejemplo práctico de selección de bomba:

Datos generales:
Altura geométrica: 18 m
Longitud de tubería: 45 m
Diámetro interior de la tubería: 40 mm

Características de la aspiración:
Altura de aspiración: 3 m
Longitud de la tubería: 9 m
Número de válvulas de pie: 1
Número de codos de 90o: 1

Características de la impulsión:
Altura de impulsión: 15 m
Longitud de la tubería: 36 m
Número de válvulas de compuerta: 1
Número de válvulas de retención: 1
Número de codos de 90o: 2

Requerimiento: Elevar agua desde un aljibe hasta un depósito elevado, obteniendo un caudal de 6 metros cúbicos por hora.

A. Pérdidas de carga en la aspiración:

Longitud de la tubería: 9 m

Pérdidas singulares:

8 m (válvula de pie)

0,6 m (codo 90^o)

Longitud equivalente de tubería: 17,6 m

La pérdida en una tubería de 40 mm para un caudal de 6 m³/h es de 7 m por 100 m de tubería.

7 x 17,6 / 100 = 1,23 m.c.a.

B. Pérdidas de carga en la impulsión:

Longitud de tubería: 36 m

Pérdidas singulares:

15 m (válv. de compuerta 50%)

6 m (válvula de retención)

1,2 m (2 codos de 90^o)

Longitud equivalente de tubería: 58,2 m

7 x 58,2 / 100 = 4,07 m.c.a.

SELECCIÓN

Altura manométrica total: 18 + 1,23 + 4,07 = 23,30 m.c.a.

Por lo tanto, se debe seleccionar una bomba que eleve 6 m³/h a una altura de 23,30 m.c.a.
